TOHNICH – EMI TRADE ONLINE STORE

Tohnichi là một thương hiệu nổi tiếng đến từ Nhật Bản, chuyên sản xuất các thiết bị và dụng cụ đo lường, kiểm tra lực, đặc biệt là cờ lê lực (torque wrenches) và các thiết bị liên quan đến kiểm soát mô-men xoắn. Các sản phẩm của Tohnichi được đánh giá cao về độ chính xác, độ bền và chất lượng, phù hợp cho nhiều ngành công nghiệp như ô tô, hàng không, điện tử, xây dựng và sản xuất.

Một số đặc điểm nổi bật của sản phẩm Tohnichi:

Độ chính xác cao: Các dụng cụ của Tohnichi được thiết kế để đảm bảo độ chính xác trong việc đo lường và kiểm soát lực, đáp ứng các tiêu chuẩn quốc tế khắt khe.
Độ bền vượt trội: Sản phẩm được làm từ vật liệu chất lượng cao, chống mài mòn và chịu được điều kiện làm việc khắc nghiệt.
Đa dạng sản phẩm: Tohnichi cung cấp nhiều loại cờ lê lực (cơ, điện tử, thủy lực) và các thiết bị đo lường khác, phù hợp với nhiều ứng dụng khác nhau.
Thiết kế thông minh: Các sản phẩm được thiết kế để dễ sử dụng, bảo trì và hiệu chuẩn, giúp tiết kiệm thời gian và chi phí.
Ứng dụng rộng rãi: Tohnichi phục vụ nhiều ngành công nghiệp, từ sản xuất ô tô, lắp ráp điện tử đến bảo trì máy móc công nghiệp.

Các dòng sản phẩm chính của Tohnichi:

Cờ lê lực cơ học: Đơn giản, dễ sử dụng, độ bền cao.
Cờ lê lực điện tử: Cung cấp độ chính xác cao, có màn hình hiển thị số và khả năng lưu trữ dữ liệu.
Cờ lê lực thủy lực: Dùng cho các ứng dụng yêu cầu lực lớn.
Thiết bị đo lường và hiệu chuẩn: Giúp kiểm tra và hiệu chuẩn các dụng cụ đo lực khác.

Tohnichi là lựa chọn hàng đầu cho các kỹ sư và nhà sản xuất cần độ chính xác và độ tin cậy cao trong công việc.

RTD

TUA VÍT LỰC TOHNICHI RTD

TUA VÍT LỰC TOHNICHI - RTD Model : RTD Xuất xứ: Tohnichi / Japan Với cơ cấu trượt khi..

LTD

TUA VÍT LỰC TOHNICHI LTD

TUA VÍT LỰC TOHNICHI LTD Model: LTD Xuất xứ: Tohnichi / Japan Dùng để siết chặt và đảm bảo ..

RNTD

TUA VÍT LỰC TOHNICHI RNTD

TUA VÍT ĐỊNH LỰC TOHNICHI RNTD Model: RNTD Xuất xứ: Tohnichi / Japan Tua vít lực RNTD là lo..

NTD

TUA VÍT LỰC TOHNICHI NTD

TUA VÍT ĐỊNH LỰC TOHNICHI Model: NTD Xuất xứ : Tohnichi / Japan Tua vít lực định sẵn lực si..

AMRD/ BMRD2

TUA VÍT LỰC TOHNIHCI AMRD/ BMRD2

TUA VÍT LỰC CÀI ĐẶT LỰC XIẾT MICRO TOHNICHI Model : AMRD/BMRD2 Xuất xứ: Tohnichi / Japan Ph..

AMLD/BMLD2

TUA VÍT LỰC TOHNICHI AMLD/BMLD2

TUA VÍT ĐỊNH LỰC MICRO TORQUE TOHNICHI Model: AMLD/BMLD2 Xuất xứ: Tohnichi / Japan Phù hợp ..

RTDFH/RNTDFH

TUA VÍT LỰC CHỐNG LỖI TOHNICHI RTDFH/RNTDFH

TUA VÍT LỰC CHỐNG LỖI TOHNICHI Model : RTDFH / RNTDFH Xuất xứ: Tohnichi / Japan Truyền tín ..

FTD-S

TUA VÍT LỰC HIỂN THỊ KIM TOHNICHI FTD-S

TUA VÍT LỰC HIỂN THỊ KIM TOHNICHI FTD-S Model : FTD-S Xuất xứ : Tohnichi / Japan Hiển..

CẦN XIẾT LỰC TOHNICHI QL

CẦN XIẾT LỰC TOHNICHI QL Model: QL Xuất xứ: Tohnichi/Japan Dòng sản phẩm từ QL2N-QL25N5 nửa..

QLE

CẦN XIẾT LỰC TOHNICHI QLE

CẦN XIẾT LỰC TOHNICHI QLE Model: QLE Xuất xứ: Tohnichi/Japan Với dòng sản phẩm QLE550N2 to ..

QL-MH

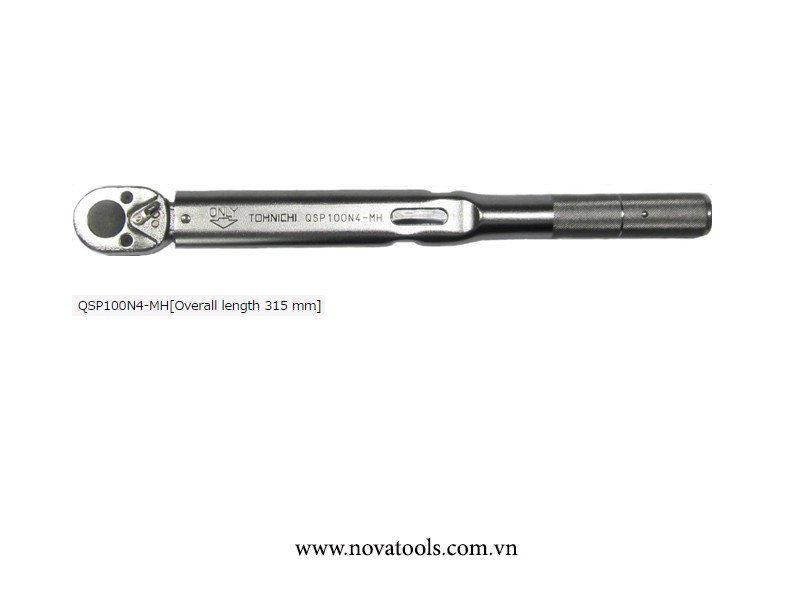

CẦN XIẾT LỰC TOHNICHI QL-MH

CẦN XIẾT LỰC CHỈNH LỰC TOHNICHI Model: QL-MH Xuất xứ: Tohnichi/Japan Thích hợp sử dụng tron..

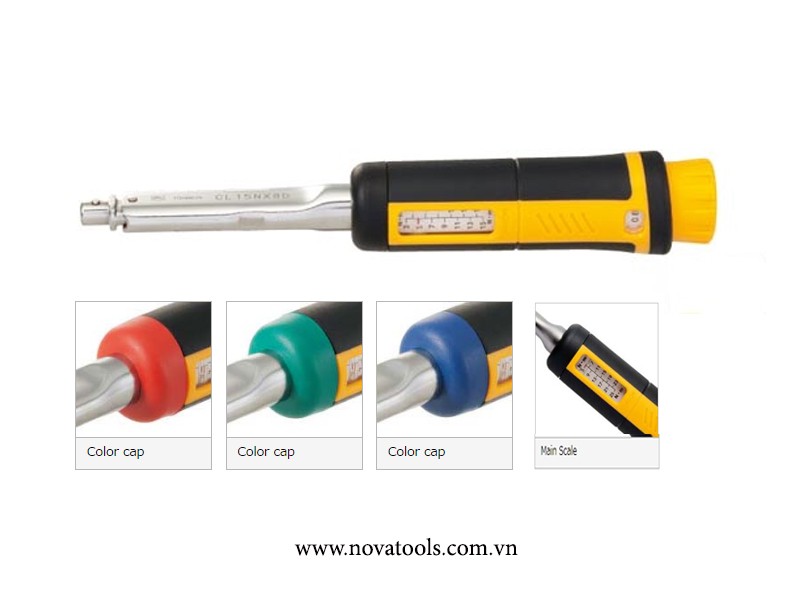

CẦN XIẾT LỰC TOHNICHI CL

CẦN XIẾT LỰC TOHNICHI CL Model: CL Xuất xứ: Tohnichi/Japan Tùy chọn đầu xiết lực phù hợp cô..

DQL/DQLE2

CẦN XIẾT LỰC 2 CHIỀU TOHNICHI DQL/DQLE2

CẦN XIẾT LỰC 2 CHIỀU XIẾT TOHNICHI DQL/DQLE2 Model: DQL/DQLE2 Xuất xứ: Tohnichi/Japan Được ..

PQL

CẦN XIẾT LỰC TOHNICHI PQL

CẦN XIẾT ĐẶT LỰC TOHNICHI PQL Model: PQL Xuất xứ: Tohnichi/Japan Thích hợp cho việc sử dụng..

QSP

CẦN XIẾT LỰC TOHNICHI NHẬT BẢN QSP

CẦN XIẾT LỰC TOHNICHI Model: QSP Xuất xứ: Tohnichi/Japan Đặt lực sẵn sử dụng trên dây ..

RSP2-MH

CẦN XIẾT LỰC ĐẦU TRONG TOHNICHI RSP2-MH

CẦN XIẾT LỰC ĐẦU TRONG TOHNICHI Model : RSP2-MH Xuất xứ : TOHNICHI / NHẬT MÔ TẢ SẢN ..

SP2-H

CỜ LÊ LỰC XIẾT ỐNG DẦU TOHNICHI SP2-H

CỜ LÊ LỰC XIẾT ỐNG DẦU TOHNICHI Model : SP2-H Xuất xứ: Tohnichi / Nhật MÔ TẢ SẢN PHẨM :&nb..

CPT-G

CẦN XIẾT LỰC ĐIỆN TỬ TOHNICHI CPT-G

CỜ LÊ CÂN LỰC HIỂN THỊ ĐIỆN TỬ TOHNICHI Model: CPT / CPT-G Xuất xứ: Tohnichi / Nhật Bản Dụn..

MPQL

CỜ LÊ LỰC ĐÁNH DẤU TOHNICHI MPQL

CỜ LÊ LỰC ĐÁNH DẤU TOHNCHI Model: MPQL / MQL Xuất xứ: Tohnichi/Japan Cần xiết lực với chức ..

MQSP

CỜ LÊ LỰC ĐÁNH DẤU TOHNICHI MQSP

CẦN XIẾT LỰC ĐÁNH DẤU TOHNICHI Model: MQSP Xuất xứ: Tohnichi/Japan MÔ TẢ SẢN PHẨM : ..

CMQSP

CẦN XIẾT LỰC ĐÁNH DẤU TOHNICHI CMQSP

CẦN XIẾT LỰC ĐÁNH DẤU TOHNICHI CMQSP Model: CMQSP Xuất xứ: Tohnichi/Japan MÔ TẢ SẢN PHẨM : ..

CNA-4mk3

HỘP ĐẾM SỐ LẦN XIẾT TOHNICHI CNA-4mk3

HỘP ĐẾM SỐ LẦN XIẾT TOHNICHI Model: CNA-4mk3 Xuất xứ: Tohnichi / Japan MÔ TẢ SẢN PHẨM :&nbs..

CEM3-G-BT

CẦN XIẾT LỰC ĐIỆN TỬ TOHNICHI CEM3-G-BT

CẦN XIẾT LỰC ĐIỆN TỬ TOHNICHI Model: CEM3-G-BT Maker: Tohnichi / Nhật Bản MÔ TẢ SẢN PHẨM :..

CEM3-G-WF

CẦN XIẾT LỰC ĐIỆN TỬ TOHNICHI CEM3-G-WF

CẦN XIẾT LỰC ĐIỆN TỬ TOHNICHI Model: CEM3-G-WF Maker : Tohnichi / Nhật Bản MÔ TẢ SẢN PHẨM :..

1 2 > >|

Hiển thị 1 đến 24 trong 40 (2 Trang)

Accuracy ± 3%
MODEL			RNTD15CN	RNTD30CN	RNTD60CN	RNTD120CN	RNTD260CN	RNTD500CN
TORQUE RANGE [cN･m]	MIN.～MAX.		5～15	10～30	20～60	40～120	100～260	200～500
TORQUERANGE [kgf･cm]	MIN.～MAX.		0.5～1.5	1～3	2～6	4～12	10～26	20～50
TORQUE RANGE [lbf･in]	MIN.～MAX.		0.5～1.3	1～2.5	2～5	4～10	10～22	20～40
APPLICABLE SCREW	SMALL SCREW		（M1.8）	M2（M2.2）	M2.5, M3	（M3.5）	M4（M4.5）	M5, M6
	TAPPING SCREW		（M1.4）M1.6	（M1.8）M2	（M2.2）M2.5	M3（M3.5）	M4	（M4.5）
DIMENSION [mm]	OVERALL LENGTH	L'	95			110		120
	GRIP	D1	19.5			24	30.5	33
	BODY COLOR		Black
	BODY	D4	11
		L1	24
		L2	59			76	79	88
	HANDLE	d						8
		R						120
WEIGHT [kg]			0.07			0.11	0.18	0.27

Accuracy ± 3%
MODEL			RNTD15CN	RNTD30CN	RNTD60CN	RNTD120CN	RNTD260CN	RNTD500CN
TORQUE RANGE [cN･m]	MIN.～MAX.		5～15	10～30	20～60	40～120	100～260	200～500
TORQUERANGE [kgf･cm]	MIN.～MAX.		0.5～1.5	1～3	2～6	4～12	10～26	20～50
TORQUE RANGE [lbf･in]	MIN.～MAX.		0.5～1.3	1～2.5	2～5	4～10	10～22	20～40
APPLICABLE SCREW	SMALL SCREW		（M1.8）	M2（M2.2）	M2.5, M3	（M3.5）	M4（M4.5）	M5, M6
	TAPPING SCREW		（M1.4）M1.6	（M1.8）M2	（M2.2）M2.5	M3（M3.5）	M4	（M4.5）
DIMENSION [mm]	OVERALL LENGTH	L'	95			110		120
	GRIP	D1	19.5			24	30.5	33
	BODY COLOR		Black
	BODY	D4	11
		L1	24
		L2	59			76	79	88
	HANDLE	d						8
		R						120
WEIGHT [kg]			0.07			0.11	0.18	0.27

							Accuracy±3%
S.I. MODEL		RTDFH120CN	RTDFH260CN	RTDFH500CN	RNTDFH120CN	RNTDFH260CN	RNTDFH500CN
TORQUE RANGE [cN･m]	MIN.～MAX.	20～120	60～260	100～500	40～120	100～260	200～500
TORQUE RANGE [cN･m]	GRAD.[cN･m]	1	2	5	-	-	-
METRIC MODEL		12RTDFH	26RTDFH	50RTDFH	RNTDFH120CN	RNTDFH260CN	RNTDFH500CN
TORQUE RANGE [kgf･cm]	MIN.～MAX.	2～12	6～26	10～50	4～12	10～26	20～50
TORQUE RANGE [kgf･cm]	GRAD.[kgf･cm]	0.1	0.2	0.5	-	-	-
AMERICAN MODEL		RTDFH10I	RTDFH22I	RTDFH40I	RNTDFH120CN	RNTDFH260CN	RNTDFH500CN
TORQUE RANGE [lbf･in]	MIN.～MAX.	2～10	6～22	10～40	4～10	10～22	20～40
TORQUE RANGE [lbf･in]	GRAD.[lbf･in]	0.1	0.2	0.5	-	-	-
APPLICABLE SCREW	SMALL SCREW	（Ｍ3.5）	M4（Ｍ4.5）	M5,M6	（Ｍ3.5）	M4（Ｍ4.5）	M5,M6
APPLICABLE SCREW	TAPPING SCREW	M3（M3.5）	M4	（Ｍ4.5）	M3（M3.5）	M4	（Ｍ4.5）
WEIGHT[kg]		0.28	0.38	0.49	0.26	0.32	0.43

Accuracy ±3%
S.I. MODEL		QL2N	QL5N	QL10N	QL15N	QL25N5-1/4	QL25N5
TORQUE RANGE [N・m]	MIN. ～ MAX.	0.4～2	１～5	2～10	3～15	5～25
	GRAD.	0.02	0.05	0.1		0.2
METRIC MODEL		20QL	50QL	100QL	150QL	225QL5-1/4	225QL5
TORQUE RANGE ［Kgf・cm］	MIN. ～ MAX.	4～20	10～50	20～100	30～150	50～250
	GRAD.	0.2	0.5	1		2.5
AMERICAN MODEL		QL15I-2A	QL30I-2A	QL50I-2A	QL100I-2A	QL200I-2A	QL200I-3A
TORQUE RANGE ［lbf・in］	MIN. ～ MAX.	3～15	6～30	10～50	20～100	40～200
	GRAD.	0.1	0.2	0.5	1	2.5
APPLICABLE BOLT	COMMON STEEL	M4	M5,M6	（M7）	M8
	HIGH TENSION	（M3.5）	（M4.5）	M6	（M6）M7	（M7）
MAX. HAND FORCE [N]		16.5	41.3	69	103.4	154.3
WEIGHT [kg]		0.27		0.29		0.33

Accuracy ±3%
S.I. MODEL		QL50N	QL100N4-3/8	-	QL100N4	QL140N	QL200N4	QL280N-1/2	QL280N	QL420N
TORQUE RANGE [N・m]	MIN. ～ MAX.	10～50	20～100	-	20～100	30～140	40～200	40～280		60～420
	GRAD.	0.5	1				2
METRIC MODEL		450QL3	900QL4-3/8	-	900QL4	1400QL3	1800QL4	2800QL3-1/2	2800QL3	4200QL2
TORQUE RANGE ［Kgf・ cm/Kgf・m］	MIN. ～ MAX.	kgf・cm 100～500	200～1000	-	200～1000	300～1400	400～2000	kgf・m 4～28		6～42
	GRAD.	kgf・cm 5	10				20	kgf・m 0.2
AMERICAN MODEL		QL400I-3A	QL750I-3A	QL75F-3A	-	QL100F-4A	QL150F-4A	QL200F-4A	-	QL300F-6A
TORQUE RANGE ［lbf・ in/lbf・ft］	MIN. ～ MAX.	lbf・in 100～400	150～750	lbf・ft 15～75	-	30～100	30～150	30～200	-	60～300
	GRAD.	lbf・in 5	10	lbf・ft 1			2
APPLICABLE BOLT	COMMON STEEL	M10	M12(M14)			M16	(M18)	M20		(M22)
	HIGH TENSION	M8	M10			M12	(M14)	M16		(M18)
MAX. HAND FORCE [N]		278	392			440	500	467
WEIGHT [kg]		0.45	0.69			0.88	1.4	2		3.4

Accuracy ±3%
S.I. MODEL			QLE550N2	QLE750N2	QLE1000N2	QLE1400N2	QLE2100N2	QLE2800N2
TORQUE RANGE [N・m]	MIN. ～ MAX.		100 ～ 550	150 ～ 750	200 ～ 1000	300 ～ 1400	500 ～ 2100	800 ～ 2800
TORQUE RANGE [N・m]	GRAD.		5			10		20
METRIC MODEL			5500QLE2	7500QLE2	10000QLE2	14000QLE2	21000QLE2	28000QLE2
TORQUE RANGE [Kgf・m]	MIN. ～ MAX.		10 ～ 55	15 ～ 75	20 ～ 100	30 ～ 140	50 ～ 210	80 ～ 280
TORQUE RANGE [Kgf・m]	GRAD.		0.5			1		2
AMERICAN MODEL			QLE400F-6A	QLE600F-6A	QLE700F-8A	QLE1000F-8A	QLE1500F-8A	QLE2000F-12A
TORQUE RANGE [lbf・ft]	MIN. ～ MAX.		100 ～ 400	150 ～ 600	200 ～ 700	300 ～ 1000	500 ～ 1500	600 ～ 2000
TORQUE RANGE [lbf・ft]	GRAD.		5			10		20
APPLICABLE BOLT	COMMON STEEL		M24	(M27)	M30	(M33)	M36	(M39)M42
APPLICABLE BOLT	HIGH TENSION		M20	(M22)	M24	(M27)	M30	(M33)
MAX. HAND FORCE [N]			500	600	714.3	848.5	1200	1250
DIMENSION [mm]	EFFECTIVE LENGTH	L	1100	1250	1400	1650	1750	2240
	OVERALL LENGTH	L'	1189	1342	1515	1787	1899	2405
	SQ. DRIVE	a	19.05		25.4			38.1
	SQ. DRIVE	b	20.5	21.5	26.5		28.5	42
	HEAD	R	29	32	35	37	44	50
	HEAD	h	49	52	60	69	73	93
	BODY	m	42	44	52	58	66	79
		n	18		20	24	25.5	31
		d	33	34	40	45	51	60
		D	27.2	30		40		45
		ℓ0	843	900	983	971	1103	1190
		ℓ1	60		80	100	105	115
		ℓ2	426	524	625	921	911	1326
WEIGHT [kg]			4.3	5.6	7.7	11.1	14.6	23.7

S.I. MODEL			QL2N-MH	QL5N-MH	QL10N-MH	QL15N-MH	QL25N-MH	QL50N-MH	QL100N4-MH	QL140N-MH	QL200N4-MH	QL280N-MH
TORQUE RANGE [N・m]	MIN. ～ MAX.		0.4～2	１～5	2～10	3～15	5～25	10～50	20～100	30～140	40～200	40～280
TORQUE RANGE [N・m]	GRAD.		0.02	0.05	0.1		0.25	0.5	1		2
METRIC MODEL			20QL-MH	50QL-MH	100QL-MH	150QL-MH	225QL-MH	450QL-MH	900QL4-MH	1400QL-MH	1800QL4-MH	2800QL-MH
TORQUE RANGE [Kgf・ cm / Kgf・m]	MIN. ～ MAX.		kgf・cm 4～20	10～50	20～100	30～150	50～250	100～500	200～1000	300～1400	400～2000	kgf・m 4～28
TORQUE RANGE [Kgf・ cm / Kgf・m]	GRAD.		kgf・cm 0.2	0.5	1		2.5	5	10		20	kgf・m 0.2
AMERICAN MODEL			QL15I-2A-MH	QL30I-2A-MH	QL50I-2A-MH	QL100I-2A-MH	-
TORQUE RANGE [lbf・in]	MIN. ～ MAX.		3～15	6～30	10～50	20～100	-
TORQUE RANGE [lbf・in]	GRAD.		0.1	0.2	0.5	1	-
APPLICABLE BOLT	COMMON STEEL		M4	M5,M6	（M7）	M8		M10	M12（M14）	M16	（M18）	M20
APPLICABLE BOLT	HIGH TENSION		（M3.5）	（M4.5）	M6	（M6）M7	（M7）	M8	M10	M12	（M14）	M16
MAX. HAND FORCE [N]			16.5	41.3	69	103.4	154	278	392	438	500	467
DIMENSION [mm]	EFFECTIVE LENGTH	L	100		135		162	180	255	320	400	600
	OVERALL LENGTH	L'	160		195		230	260	335	400	490	695
	SQ. DRIVE	a	6.35				9.53		12.7			19.05
	SQ. DRIVE	b	7.5				11		14		15.4	20.5
	HEAD	R	11.5				13	16	17	18.8	20	22.5
	HEAD	h	17.5				22	25.6	32	33.5	38.4	44.5
	BODY	m	19					25.5	28		35
		n	9.2					11.2	12.2		15
		d	15					20	21.7		27.2
		D	25.5				26.5	36	37		46.5
WEIGHT [kg]			0.16		0.19		0.25	0.45	0.69	0.79	1.4	1.9

Accuracy ±3%
S.I.MODEL		CL2NX8D	CL5NX8D	CL10NX8D	CL15NX8D	CL25N5X10D
TORQUE RANGE ［N・m］	MIN.～MAX.	0.4~2	1~5	2~10	3~15	5~25
	GRAD.	0.02	0.05	0.1		0.2
METRIC MODEL		20CL	50CL	100CL	150CL	225CL5
TORQUE RANGE ［kgf・cm］	MIN.～MAX.	4~20	10~50	20~100	30~150	50~250
	GRAD.	0.2	0.5	1		2.5
AMERICAN MODEL		CL15IX8D	CL30IX8D	CL50IX8D	CL100IX8D	CL200IX10D
TORQUE RANGE ［lbf・in］	MIN.～MAX.	3~15	6~30	10~50	20~100	40~200
	GRAD.	0.1	0.2	0.5		2.5
APPLICABLE BOLT	COMMON STEEL	M4	M5,M6	(M7)	M8
	HIGH TENSION	(M3.5)	(M4.5)	M6	(M6) M7	(M7)
MAX. HAND FORCE［N］		14.5	36.4	61.5	92.3	133.7
WEIGHT[kg]		0.24		0.26		0.3

Accuracy ±3%
S.I.MODEL		CL50NX12D	CL50NX15D	CL100NX15D	CL140NX15D	CL200NX19D	CL280NX22D	CL420NX22D
TORQUE RANGE ［N・m］	MIN.～MAX.	10～50		20～100	30～140	40～200	40～280	60～420
	GRAD.	0.5		1		2
METRIC MODEL		450CL3	500CL3	900CL3	1400CL3	1800CL3	2800CL3	4200CL3
TORQUE RANGE ［kgf・cm/kgf・m］	MIN.～MAX.	kgf・cm 100～500		200～1000	300～1400	400～2000	kgf・m 4～28	6～42
	GRAD.	kgf・cm 5		10		20	kgf・m 0.2	0.5
AMERICAN MODEL		450CL3-A	500CL3-A	900CL3-A	1400CL3-A	1800CL3-A	2800CL3-A	4200CL3-A
TORQUE RANGE ［lbf・in/lbf・ft］	MIN.～MAX.	lbf・in 100～400	100～450	lbf・ft 15～75	30～100	30～150	30～200	60～300
	GRAD.	lbf・in 5		lbf・ft 1		2
APPLICABLE BOLT	COMMON STEEL	M10		M12（M14）	M16	（M18）	M20	（M22）M24
	HIGH TENSION	M8		M10	M12	（M14）	M16	（M18）
MAX. HAND FORCE［N］		238	227	339	397	449	424	442
WEIGHT[kg]		0.37		0.52	0.67	1.2	1.8	3.1

Accuracy ±3%
S.I. MODEL			DQL200N4	DQL280N	DQLE550N2	DQLE750N2	DQLE1000N2
TORQUE RANGE [N・m]	MIN. ～ MAX.		40～200	40～280	100～550	150～750	200～1000
TORQUE RANGE [N・m]	GRAD.		2		5
METRIC MODEL			1800DQL4	2800DQL3	5500DQLE2	7500DQLE2	10000DQLE2
TORQUE RANGE [Kgf・cm / Kgf・m]	MIN. ～ MAX.		Kgf・cm 400～2000	Kgf・m 4～28	10～55	15～75	20～100
TORQUE RANGE [Kgf・cm / Kgf・m]	GRAD.		Kgf・cm 20	Kgf・m 0.2	0.5
AMERICAN MODEL			1800DQL4-A	2800DQL3-A	DQLE400F-6A	DQLE600F-6A	DQLE700F-8A
TORQUE RANGE [lbf・ft]	MIN.～MAX.		30～150	30～200	100～400	150～600	200～700
TORQUE RANGE [lbf・ft]	GRAD.		2		5
APPLICABLE BOLT	COMMON STEEL		(M18)	M20	M24	(M27)	M30
APPLICABLE BOLT	HIGH TENSION		(M14)	M16	M20	(M22)	M24
MAX. HAND FORCE [N]			500	467	500	600	714.3
DIMENSION [mm]	EFFECTIVE LENGTH	L	400	600	1100	1250	1400
	OVERALL LENGTH	L'	490	695	1189	1342	1515
	SQ. DRIVE	a	12.7	19.05			25.4
	SQ. DRIVE	b	15.4	20.5		21.5	26.5
	HEAD	R	20	22.5	29	32	35
	HEAD	h	53.8	63.7	70	74.4	87
	BODY	m	35		42	44	52
		n	15		18		20
		d	27.2		33	34	40
		D	51.5		27.2	30
		ℓ0	-	-	843	900	983
		ℓ1	-	-	60		80
		ℓ2	-	-	426	524	625
WEIGHT [kg]			1.4	2	4.3	5.7	7.9

Accuracy ±3%
S.I. MODEL			PQL10N	PQL15N	PQL25N	PQL50N	PQL100N4	PQL140N	PQL200N4	PQL280N	PQL420N
TORQUE RANGE [N・m]	MIN. ～ MAX.		2～10	3～15	5～25	10～50	20～100	30～140	40～200	40～280	60～420
	GRAD.		0.1		0.25	0.5	1		2
METRIC MODEL			100PQL	150PQL	225PQL	450PQL	900PQL4	1400PQL	1800PQL4	2800PQL	4200PQL
TORQUE RANGE [Kgf・ cm / Kgf・m]	MIN. ～ MAX.		kgf・cm 20～100	30～150	50～250	100～500	200～1000	300～1400	400～2000	kgf・m 4～28	6～42
	GRAD.		kgf・cm 1		2.5	5	10		20	kgf・m 0.2
AMERICAN MODEL			PQL50I-2A	PQL100I-2A	225PQL-A	450PQL-A	900PQL4-A	1400PQL-A	1800PQL4-A	-
TORQUERANGE [lbf・ in / lbf・ft]	MIN. ～ MAX.		lbf・in 10～50	20～100	50～200	100～400	lbf・ft 15～75	30～100	30～130	-
	GRAD.		lbf・in 0.5		2.5	5	lbf・ft 1		2	-
APPLICABLE BOLT	COMMON STEEL		（M7）	M8		M10	M12（M14）	M16	（M18）	M20	（M22）
	HIGH TENSION		M6	（M6）M7	（M7）	M8	M10	M12	（M14）	M16	（M18）
MAX. HAND FORCE [N]			74.1	111.1	159	274	395	441	503	469	474
DIMENSION [mm]	EFFECTIVE LENGTH	L	135		158	183	253	318	398	597	885.5
	OVERALL LENGTH	L'	190		215	250	320	385	470	669.5	971.5
	SQ. DRIVE	a	6.35		9.53		12.7			19.05
		b	7.5		11		14		15.4	20.5
	HEAD	R	11.5		11	16	17	18.8	20	22.5	25.5
		h	17.5		22	25.6	32	33.5	38.4	44.5	46.5
	BODY	m	19			25.5	28		35		38.6
		n	9.2			11.2	12.2		15		16.1
		D	28		30	36	37.7		44.2		49
		ℓ	84		85	95	100			128	138.5
		B	2.5			4
WEIGHT [kg]			0.19		0.25	0.4	0.65	0.75	1.4	2	3.4

QSP1.5N4 ～ QSP50N3 Specifications										Accuracy ±3%
MODEL			QSP1.5N4	QSP3N4	QSP6N4	QSP12N4	QSP25N3-1/4	QSP25N3	QSP25N3-MH	QSP50N3	QSP50N3-MH
S.I. RANGE［N・m］			0.3～1.5	0.6～3	1～6	2～12	5～25			10～50
METRIC RANGE［kgf・cm］			3～15	6～30	10～60	20～120	50～250			100～500
APPLICABLE BOLT	COMMON STEEL		M3(M3.5)	M4(M4.5)	M5, M6	(M7)	M8			M10
	HIGH TENSION		M2.5	M3(M3.5)	M4(M4.5)	M5, M6	(M7)			M8
MAX. HAND FORCE［N］			15	30	45	89	155			281
DIMENSION ［mm］	EFFECTIVE LENGTH	L	120			125	161			178
	OVERALL LENGTH	L'	165			175	215			240
	SQ. DRIVE	a	6.35					9.53
		b	7.5					11
	HEAD	R	11.5				13			16
		h	17.5				18.5	22		25.6
	BODY	m	19							25.5
		n	9.2							11.2
		d	15							20
		D	24				29		15	34	20
WEIGHT［kg］			0.16		0.19		0.25			0.4
GRIP			Resin grip						Knurled grip	Resin grip	Knurled grip
ADJUSTING TOOL (OPTIONAL ACCESSORY)			No.931							No.930

Accuracy ±3%
Model (Body size x Width)		Torque range		Head dimension	Overall length	Weight
Model (Body size x Width)		[N.m]	[Kgf.cm]	O.W x thichness mm	Overall length	Weight
RSP2	RSP2-MH	Min-Max	Min-Max	O.W x thichness mm	[mm]	kg
RSP8N2x8	_	2 - 9	20 - 90	15 x 6	200	0.15
RSP8N2x10	_	2 - 9	20 - 90	17.5 x 7	205	0.15

RSP19N2x8	RSP19N2x8-MH	4 - 14.1	40 - 141	15 x 6	220	0.2
RSP19N2x10	RSP19N2x10-MH	4 - 21	40 - 210	17.5 x 7	221
RSP19N2x13	RSP19N2x13-MH	4 - 21	40 - 210	22 x 7	223

RSP38N2x10	RSP38N2x10-MH	9 - 24.2	90 - 242	17.5 x 7	224	0.35
RSP38N2x12	RSP38N2x12-MH	9 -29.5	90 - 295	20.5 x 8	247
RSP38N2x13	RSP38N2x13-MH	9 -29.5	90 - 295	21.5 x 8	246
RSP38N2x14	RSP38N2x14-MH	9 - 42	90 - 420	23.5 x 9	247
RSP38N2x16	RSP38N2x16-MH			26 x 9	248
RSP38N2x17	RSP38N2x17-MH			27.5 x 9	248

RSP67N2x14	RSP67N2x14-MH	14 - 59	140 - 590	25 x 10	312	0.45
RSP67N2x16	RSP67N2x16-MH	14 - 59	140 - 590	27 x 10	313
RSP67N2x17	RSP67N2x17-MH	14 - 73	140 - 730	29 x 12	314
RSP67N2x18	RSP67N2x18-MH			29.5 x 12	314
RSP67N2x19	RSP67N2x19-MH			30 x 12	315

RSP120N2x17	RSP120N2x17-MH	24 - 100	240 - 1000	29.4 x 12	393	0.8
RSP120N2x18	RSP120N2x18-MH	24 - 100	240 - 1000	30.6 x 12	394
RSP120N2x19	RSP120N2x19-MH	24 - 120	240 - 1200	31.8 x 13	394
RSP120N2x21	RSP120N2x21-MH			34 x 13	396
RSP120N2x22	RSP120N2x22-MH			35 x 13	397

RSP160N2x19	RSP160N2x19-MH	30 - 160	300 - 1700	32.8 x 13	395	0.9
RSP160N2x21	RSP160N2x21-MH			34 x 13	396
RSP160N2x22	RSP160N2x22-MH			35 x 13	396
RSP160N2x24	RSP160N2x24-MH			38 x 15	398

RSP220N2x22	RSP220N2x22-MH	45 - 220	450 - 2300	38.4 x 13	395	1.5
RSP220N2x24	RSP220N2x24-MH			40 x 13	481
RSP220N2x27	RSP220N2x27-MH			45 x 13	483

RSP310N2x24	RSP310N2x24-MH	65 - 255	680 - 2550	41.8 x 15	678	2
RSP310N2x27	RSP310N2x27-MH	65 - 310	680 - 3200	45 x 15	680
RSP310N2x30	RSP310N2x30-MH	65 - 310	680 - 3200	50 x 15	682

MODEL			SP38N2×14H	SP38N2×19H	SP67N2×27H	SP120N2×32H-MH
S.I. RANGE [N・m]			8～25	8～39	13～67	24～120
METRIC RANGE [kgf･cm]			80～250	80～390	130～670	240～1200
WIDTH ACROSS FLATS [mm]			14	19	27	32
MINIMUM PIPING PITCH［mm］			26	35	46	54
MAX. HAND FORCE [N]			148	227	277	385
DIMENSION [mm]	EFFECTIVE LENGTH	L	169	172	242	312
	OVERALL LENGTH	L'	218	222	294	363
	HEAD	C	26.3	33.1	43.6	51.6
	HEAD	b	8		11	14
	BODY	m	25.5			28
		n	11.2			12.2
		d	20			21.7
		D	34			21.5
WEIGHT[kg]			0.37		0.48	0.75
THRUSTRING TOOL [OPTIONAL ACCESSORY]			No.930
						Accuracy ±3%

MODEL				CPT20X10D-G		CPT50X12D-G		CPT100X15D-G		CPT200X19D-G		CPT280X22D-G
TORQUE RANGE [N･m]	MIN. ～ MAX.			4～20		10～50		20～100		40～200		56～280
	1 DIGIT			0.02		0.05		0.1		0.2
TORQUE RANGE [kgf･cm]	MIN. ～ MAX.			40～200		100～500		200～1000		400～2000		560～2800
	1 DIGIT			0.2		0.5		1		2
TORQUE RANGE [kgf･m]	MIN. ～ MAX.			0.4～2		1～5		2～10		4～20		5.6～28
	1 DIGIT			0.002		0.005		0.01		0.02
TORQUE RANGE [lbf･in]	MIN. ～ MAX.			36～180		100～440		200～880		360～1700		500～2400
	1 DIGIT			0.2		0.5		1		0.2
TORQUE RANGE [lbf･ft]	MIN. ～ MAX.			3～14.5		7.5～36		15～73		30～150		42～200
	1 DIGIT			0.02		0.05		0.1		0.2
MAX. HAND FORCE [N]				81.6		196.9		275.5		428.3		466.7
DIMENSION [mm]	EFFECTIVE LENGTH		L	245		254		363		467		600
	OVERALL LENGTH		L'1	280.5		282.5		384.5		475.5		591.5
			L'2	330		339		475.5		556		700
	SQ. DRIVE		a	9.5				12.7				19
			b	11				15.5				23
	HEAD		C	32				40				63
			h	32				40				55
WEIGHT [kg]				0.63		0.65		0.85		1.37		1.76

MODEL		CPT20X10D-G-SET			CPT50X12D-G-SET		CPT100X15D-G-SET		CPT200X19D-G-SET		CPT280X22D-G-SET
STANDARD ACCESSORIES	RATCHET HEAD	TQH10D			TQH12D		TQH15D		TQH19D		TQH22D
	STORAGE CASE	CPT Small case (844)							CPT Large case (845)
	BATTERY	AA Ni-mh Battery x 2

S.I. MODEL			CMQSP-M6	CMQSP-M8	CMQSP-M10	CMQSP-M12
TORQUE RANGE［N・m］	MIN.～MAX.		5～25	10～50	20～100	30～140
HEX KEY SIZE	WIDTH ACROSS FLAT		5	6	8	10
	BASIC DIMENSION L1		37	34	37.5	38
MAX. HAND FORCE［N］			140	279	389	444
DIMENSION ［mm］	EFFECTIVE LENGTH	L	178		251	315
	OVERALL LENGTH	L'	249		314	379
	A		40.6
	B		121		153
	C		27
	R		16		17	19
	φD		34
	L4		91		88	90
	L6		87		106.5
WEIGHT［kg］			0.85		1.1	1.2

DESCRIPTION	Marker Head for CMQSP	CMQSP-M6 Bit		CMQSP-M8 Bit		CMQSP-M10 Bit	CMQSP-M12 Bit
PART#	792	724		725		726	727

DESCRIPTION	Reﬁll ink W		Reﬁll ink Y
PART#	406		772
COLOR	white		yellow

COUNT DISPLAY	16×32 dot-matrix LEDs
OK/NG JUDGEMENT DISPLAY	30×25 square display lamp (commonly used for OK/NG) OK：Blue lamp turned on NG：Red lamp blinking＋Buzzer sounds（4 patterns）
WORK NO. SELECTION DISPLAY	1-digit 7-segment LED
COUNT INPUT	Contact input x 4
MAX. TIGHTENING NUMBER OF BOLTS	99 counts
MAX. NUMBER OF WORKS	8 sets
OK/NG JUDGEMENT SETTING	Preset judgement END input judgement Automatic judgement (0 to 300 seconds in steps of 1 second)
OUTPUT FUNCTION	OK/NG output (Relay contact output rating: 30 V DC, 1 A, 125 V AC, 0.3A)
INPUT FUNCTION	SELECT input×4 START input END input RESET input WORK SENSOR input
TIMER FUNCTION SETTING	Double count prevention timer (0 to 10 seconds in steps of 0.1 second) Automatic reset timer (0 to 60 seconds in steps of 1 second) Interval warning timer (0 to 99 seconds in steps of 1 second)
SETTING METHOD	Special-purpose application software (USB communication), key operation
WORKING TEMPERATURE RANGE	-10～40 [℃ ]
ELECTRICITY CONSUMPTION [W]	Below 10
POWER SUPPLY AC[V]	100～240V±10% 50/60Hz
WEIGHT	Approx. 400g

Accuracy ± 1%
Model		Torque Range			Overall Length mm	Weight Kg
BTS	BTD	N.m	Kgf.m	lbf.ft	Overall Length mm	Weight Kg
CEM10N3X8D-G-BTS	CEM10N3X8D-G-BTD	2-10	0.2-1.0	1.50-7.30	212	0.54
CEM20N3X10D-G-BTS	CEM20N3X10D-G-BTD	4-20	0.4-2.0	3.0-44.5	211	0.55
CEM50N3X12D-G-BTS	CEM50N3X12D-G-BTD	10-50	1.0-5.0	7.50-36.0	282	0.66
CEM100N3X15D-G-BTS	CEM100N3X15D-G-BTD	20-100	2.0-10.0	15.0-73.0	384	0.71
CEM200N3X19D-G-BTS	CEM200N3X19D-G-BTD	40-200	4.0-20.0	30.0-150.0	475	0.86
CEM360N3X22D-G-BTS	CEM360N3X22D-G-BTD	72-360	7.2-36.0	52.0-260.0	713	1.21
CEM500N3X22D-G-BTS	CEM500N3X22D-G-BTD	100-500	10.0-50.0	72.0-360.0	949	4.08
CEM850N3X32D-G-BTS	CEM850N3X32D-G-BTD	170-850	17.0-85.0	124-620	1387	5.22

Accuracy ±1%
Model	Torque Range			Over Length	Weight
Duplex Communication	N.m	kgf.m	flb.ft	mm	Kg
CEM10N3x8D-G-WF	2-10	0.2-1.0	1.5-7.3	212	0.54
CEM20N3x10D-G-WF	4-20	0.4-2.0	3.0-14.5	214	0.55
CEM50N3x12D-G-WF	10-50	1.0-5.0	7.5-36.0	282	0.66
CEM100N3x15D-G-WF	20-100	2.0-10.0	15.0-73.0	384	0.71
CEM200N3x19D-G-WF	40-200	4.0-20.0	30.0-150.0	475	0.86
CEM360N3x22D-G-WF	72-360	7.2-36.0	52.0-260.0	713	1.21
CEM500N3x22D-G-WF	100-500	10.0-50.0	73.0-360.0	949	4.08
CEM850N3x32D-G-WF	170-850	17.0-85.0	124-620	1387	5.22

Accuracy ±3%
S.I. MODEL			MPQL50N	MPQL100N4	MPQL140N	MPQL200N4	MPQL280N
TORQUE RANGE [N・m]	MIN. ～ MAX.		10～50	20～100	30～140	40～200	40～280
TORQUE RANGE [N・m]	GRAD.		0.5	1		2
METRIC MODEL			450MPQL	900MPQL4	1400MPQL	1800MPQL4	2800MPQL3
TORQUE RANGE［kgf・ cm/kgf・m］	MIN. ～ MAX.		kgf・cm 100～500	200～1000	400～1400	400～2000	kgf・m 4～28
TORQUE RANGE［kgf・ cm/kgf・m］	GRAD.		kgf・cm 5	10		20	kgf・m 0.2
AMERICAN MODEL			450MPQL-A	900MPQL4-A	1400MPQL-A	1800MPQL4-A	2800MPQL3-A
TORQUE RANGE［lbf・ in/lbf・ft］	MIN. ～ MAX.		lbf・in 100～400	lbf・ft 15～75	30～100	30～130	60～300
TORQUE RANGE［lbf・ in/lbf・ft］	GRAD.		lbf・in 5	lbf・ft 1		2	3
MAX.HAND FORCE [N]			274	388	443	500	467
DIMENSION [mm]	EFFECTIVE LENGTH	L	183	252	316	397.5	600
	OVERALL LENGTH	L'	246	320	385	418	692
	HEAD	R	16	17	18.75	20	22.5
	HEAD	H1	40.6	43	45.1	46	48.5
	BODY	ℓ1	121	153		183
		A	41			40.6	45.2
		D	36	37.7		44.2	51.5
		ℓ2	95	100			‐
		B	4				‐
WEIGHT [kg]			0.7	1	1.1	1.8	2.6

Accuracy ±3%
MODEL			MQSP50N	MQSP100N	MQSP140N	MQSP200N
TORQUE RANGE［N・m］	MIN.～MAX.		10～50	20～100	30～140	40～200
TORQUE RANGE［kgf・cm］	MIN.～MAX.		100～500	200～1000	400～1400	400～2000
TORQUE RANGE［lbf・in］	MIN.～MAX.		100～400	100～750	300～1000	350～1600
MAX.HAND FORCE［N］			281	398	444	500
DIMENSION [mm]	EFFECTIVE LENGTH	L	178	251	315	400
	OVERALL LENGTH	L'	240	315	380	465
	HEAD	R	16	17	18.8	20
	HEAD	H1	40.6	43	45.1	46
	BODY	ℓ1	121	153		183
		A	41			40.6
		D	34			27
		ℓ2	89	107		75
		B	4
WEIGHT[kg]			0.7	1	1.1	1.8
