THIẾT BỊ ĐO-HIỆU CHUẨN

CNA-4mk3

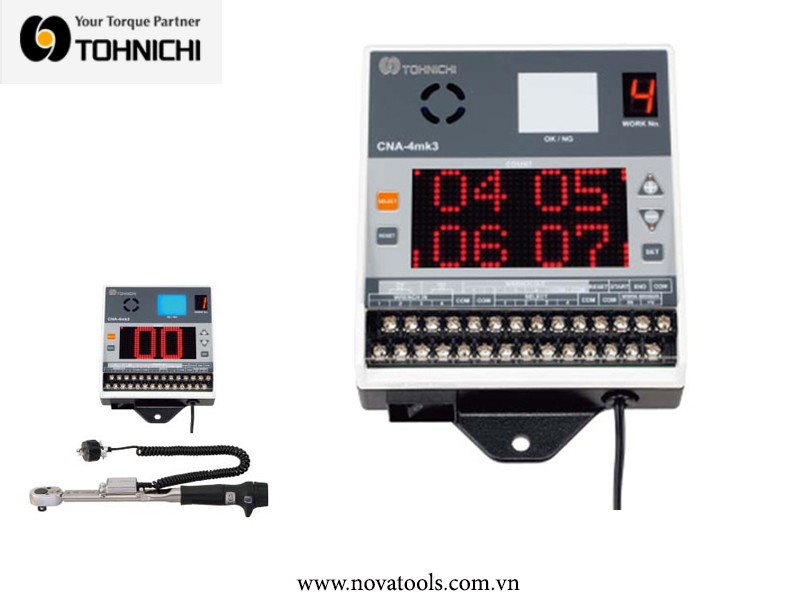

HỘP ĐẾM SỐ LẦN XIẾT TOHNICHI CNA-4mk3

HỘP ĐẾM SỐ LẦN XIẾT TOHNICHI Model: CNA-4mk3 Xuất xứ: Tohnichi / Japan MÔ TẢ SẢN PHẨM :&nbs..

DOTE4-G

THIẾT BỊ HIỆU CHUẨN LỰC XIẾT TOHNICHI DOTE4-G

THIẾT BỊ HIỆU CHUẨN LỰC XIẾT TOHNICHI Model: DOTE4-G Maker : Tohnichi / Nhật Bản MÔ TẢ SẢN..

DOT

THIẾT BỊ HIỆU CHUẨN LỰC TOHNICHI DOT

THIẾT BỊ HIỆU CHUẨN LỰC TOHNICHI Model: DOT Maker: Tohnichi / Nhật Bản MÔ TẢ SẢN PHẨM : ..

DOTE4-G-MD2

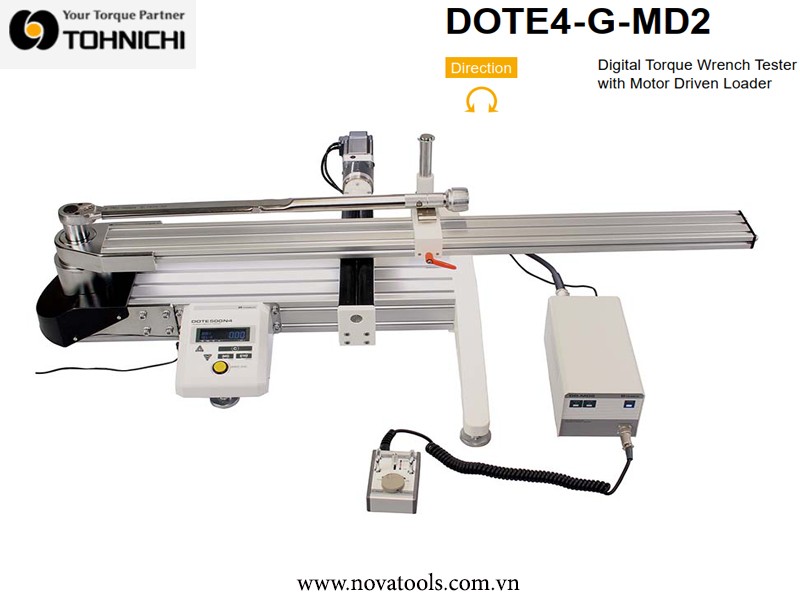

THIẾT BỊ HIỆU CHUẨN LỰC TOHNICHI DOTE4-G-MD2

THIẾT BỊ HIỆU CHUẨN LỰC TOHNICHI Model: DOTE4-G-MD2 Marker: Tohnichi / Japan MÔ TẢ SẢN PHẨM..

TCC2-G

THIẾT BỊ HIỆU CHUẨN LỰC ĐIỆN TỬ TOHNICHI TCC2-G

THIẾT BỊ HIỆU CHUẨN LỰC ĐIỆN TỬ TOHNICHI Model: TCC2-G Maker : Tohnichi / Nhật Bản MÔ TẢ SẢ..

TF

THIẾT BỊ HIỆU CHUẨN LỰC TỰ ĐỘNG TOHNICHI TF

THIẾT BỊ ĐO - HIỆU CHUẨN LỰC TỰ ĐỘNG TOHNICHI Model: TF Maker: Tohnichi / Nhật Bản MÔ..

TDT3-G

THIẾT BỊ HIỆU CHUẨN TUA VÍT LỰC TOHNICHI TDT3-G

THIẾT BỊ HIỆU CHUẨN TUA VÍT LỰC TOHNICHI Model: TDT3-G Maker : Tohnichi / Japan MÔ TẢ SẢN ..

LC3

THIẾT BỊ KIỂM TRA LỰC XIẾT TOHNICHI LC3-G

THIẾT BỊ KIỂM TRA LỰC XIẾT TOHNICHI Model: LC3-G Maker: Tohnichi / Japan MÔ TẢ SẢN PHẨM : ..

ST3-G

THIẾT BỊ KIỂM TRA MÔ MEN XOẮN TOHNICHI ST3-G

THIẾT BỊ KIỂM TRA MÔ MEN XOẮN TOHNICHI Model: ST3-G Maker: Tohnichi / Japan MÔ TẢ SẢN PHẨM ..

ATGE-G

DỤNG CỤ ĐO LỰC ĐIỆN TỬ TOHNICHI ATGE-G

DỤNG CỤ ĐO LỰC ĐIỆN TỬ TOHNICHI Model: ATGE-G Maker: Tohnichi / Nhật Bản MÔ TẢ SẢN PHẨM : ..

BTGE-G

THIẾT BỊ ĐO LỰC ĐIỆN TỬ TOHNICHI BTGE-G

THIẾT BỊ ĐO LỰC ĐIỆN TỬ TOHNICHI Model : BTGE-G Maker: Tohnichi / Nhật Bản MÔ TẢ SẢN PHẨM ..

TME2

THIẾT BỊ ĐO LỰC XIẾT TOHNICHI TME2

THIẾT BỊ ĐO LỰC XIẾT TOHNICHI Model: TME2 Maker : Tohichi / Nhật Bản MÔ TẢ SẢN PHẨM : -..

TM

THIẾT BỊ ĐO LỰC XIẾT HIỂN THỊ KIM TOHNICHI TM

THIẾT BỊ ĐO LỰC XIẾT HIỂN THỊ KIM TOHNICHI Model: TM Maker: Tohnichi/Japan MÔ TẢ SẢN PHẨM :..

5TM

THIẾT BỊ ĐO MÔ MEN LỰC TOHNICHI 5TM

THIẾT BỊ ĐO MÔ MEN LỰC TOHNICHI Model: 5TM Maker: Tohnichi / Japan MÔ TẢ SẢN PHẨM : ..

COUNT DISPLAY	16×32 dot-matrix LEDs
OK/NG JUDGEMENT DISPLAY	30×25 square display lamp (commonly used for OK/NG) OK：Blue lamp turned on NG：Red lamp blinking＋Buzzer sounds（4 patterns）
WORK NO. SELECTION DISPLAY	1-digit 7-segment LED
COUNT INPUT	Contact input x 4
MAX. TIGHTENING NUMBER OF BOLTS	99 counts
MAX. NUMBER OF WORKS	8 sets
OK/NG JUDGEMENT SETTING	Preset judgement END input judgement Automatic judgement (0 to 300 seconds in steps of 1 second)
OUTPUT FUNCTION	OK/NG output (Relay contact output rating: 30 V DC, 1 A, 125 V AC, 0.3A)
INPUT FUNCTION	SELECT input×4 START input END input RESET input WORK SENSOR input
TIMER FUNCTION SETTING	Double count prevention timer (0 to 10 seconds in steps of 0.1 second) Automatic reset timer (0 to 60 seconds in steps of 1 second) Interval warning timer (0 to 99 seconds in steps of 1 second)
SETTING METHOD	Special-purpose application software (USB communication), key operation
WORKING TEMPERATURE RANGE	-10～40 [℃ ]
ELECTRICITY CONSUMPTION [W]	Below 10
POWER SUPPLY AC[V]	100～240V±10% 50/60Hz
WEIGHT	Approx. 400g

MODEL		DOTE20N4-G	DOTE50N4-G	DOTE100N4-G	DOTE200N4-G	DOTE500N4-G	DOTE1000N4-G
TORQUE RANGE [N･m]	MIN.～MAX.	2～20	5～50	10～100	20～200	50～500	100～1000
	1digit	0.002	0.005	0.01	0.02	0.05	0.1
TORQUE RANGE [cN･m]	MIN.～MAX.	200～2000	－	－	－	－	－
	1digit	0.2	－	－	－	－	－
TORQUE RANGE [kgf･cm / kgf･m]	MIN.～MAX.	20～200kgf･cm	50～500	100～1000	200～2000	5～50kgf･m	10～100
	1digit	0.02kgf･cm	0.05	0.1	0.2	0.005kgf･m	0.01
TORQUE RANGE [lbf･in]	MIN.～MAX.	18～180	44～440	88～880	170～1700	440～4400	880～8800
	1digit	0.02	0.05	0.1	0.2	0.5	1
TORQUE RANGE [lbf･ft]	MIN.～MAX.	－	3.6～36	7.3～73	15～150	36～360	73～730
	1digit	－	0.005	0.01	0.02	0.05	0.1
TORQUE WRENCH MAX EFFECTIVE LENGTH L’ [mm]		410			660	1100	1650
INLET DRIVE □a [mm]		9.53		12.7		19.1	25.4
DIMENSION [mm]	L	506			756	1276	1856
	B	339			391	710	775
	H	267			269	394
	L1	ー				805	1195
	B1	－				518	666
	B2	－				90	150
	H1	113				162
	H2	171		169	174	238	247
WEIGHT[kg]		12			13	47	49
ACCESSORIES	DOWN ADAPTER SQ. (MALE-FEMALE)	DA3-2		277、DA4-3	－	－	DA8-6

	ADAPTER SQ. (MALE)-HEX(MALE)	10・13・19 12・14・17			17・22・27 19・24・30	22・27・29 30・32・36	36・46 41・50

						Accuracy ±１%+1digit

Accuracy ± 2%
S.I. MODEL				DOT35N	DOT50N	DOT100N	DOT300N	DOT700N
TORQUE RANGE [N・m]			MIN.～MAX.	5～35	5～50	10～100	30～300	70～700
			GRAD.	0.1	0.2	0.5	1	2
METRIC MODEL				350DOT	500DOT	1000DOT	3000DOT	7000DOT
TORQUE RANGE [kgf・cm]			MIN.～MAX.	50～350	50～500	100～1000	300～3000	700～7000
			GRAD.	1	2	5	10	20
AMERICAN MODEL				DOT300I	DOT430I	DOT1000I	DOT200F	DOT500F
TORQUE RANGE [lbf・in/lbf・ft]			MIN.～MAX.	lbf・in 50～300	50～430	100～1000	lbf・ft 20～200	50～500
			GRAD.	lbf・in 1	2	5	lbf・ft 1	2
TORQUE WRENCH MAX EFFECTIVE LENGTH L［mm］				410			660	1260
INLET DRIVE □a［mm］				9.53		12.7	19.05
DIMENSION ［mm］	OVERALL LENGTH		L'	511			771	1365
	OVERALL WIDTH		B	263			323	394
	OVERALL HEIGHT		H	221			278	304
	BODY		B1	245			265
			B2	221			241
			L1	150
			H1	87			117	139
			H2	142			162	201
WEIGHT ［kg］				8			10	25
ACCESSORIES ［mm］		DOWN ADAPTER SQ. （MALE-FEMALE)		□9.53 - □6.35		□12.7 - □6.35 □12.7 - □9.53	－	－
		ADAPTER SQ.（MALE）- HEX（FEMALE）		□9.53 - W10・13・19 □9.53 - W12・14・17		□12.7 - W10・13・19 □12.7 - W12・14・17	□19.05 - W17・22・27 □19.05 - W19・24・30	□19.05 - W22・27・29 □19.05 - W30・32・36

MODEL		DOTE20N4-MD2-G	DOTE50N4-MD2-G	DOTE100N4-MD2-G	DOTE200N4-MD2-G	DOTE500N4-MD2-G	DOTE1000N4-MD2-G
TORQUE RANGE [N･m]	MIN.～MAX.	2～20	5～50	10～100	20～200	50～500	100～1000
	1digit	0.002	0.005	0.01	0.02	0.05	0.1
TORQUE RANGE [cN･m]	MIN.～MAX.	200～2000	－	－	－	－	－
	1digit	0.2	－	－	－	－	－
TORQUE RANGE [kgf･cm / kgf･m]	MIN.～MAX.	20～200kgf･cm	50～500	100～1000	200～2000	5～50kgf･m	10～100
	1digit	0.02kgf･cm	0.05	0.1	0.2	0.005kgf･m	0.01
TORQUE RANGE [lbf･in]	MIN.～MAX.	18～180	44～440	88～880	170～1700	440～4400	880～8800
	1digit	0.02	0.05	0.1	0.2	0.5	1
TORQUE RANGE [lbf･ft]	MIN.～MAX.	－	3.6～36	7.3～73	15～150	36～360	73～730
	1digit	－	0.005	0.01	0.02	0.05	0.1
TORQUE WRENCH MAX EFFECTIVE LENGTH L’ [mm]		410			660	1100	1650
INLET DRIVE □a [mm]		9.53		12.7		19.1	25.4
DIMENSION [mm]	L	506			756	1276	1856
	B	569			589	675	708
	H	267			269	394
	L1	ー				805	1195
	B1	339			359	436	496
	B2	－				90	150
	H1	113				162
	H2	171		169	174	238	247
WEIGHT[kg]		18.5			20.5	50.5	52.5
ACCESSORIES	DOWN ADAPTER SQ. (MALE-FEMALE)	DA3-2		277、DA4-3	－	－	DA8-6

	ADAPTER SQ. (MALE)-HEX(MALE)	10・13・19 12・14・17			17・22・27 19・24・30	22・27・29 30・32・36	36・46 41・50

						Accuracy ±１%+1digit

									Accuracy ± 1%+1digit
MODEL			TCC100N2-G		TCC100N2-D-G		TCC500N2-G		TCC1000N2-G
CH			1	2	1	2	1	2	1	2
TORQUE RANGE [N・m]		MIN.～MAX.	4～100	1～25	4～100	cN・m 20～600	20～500	4～100	50～1000	20～500
		1 DIGIT	0.01	0.002	0.01	cN・m 0.05	0.05	0.01	0.1	0.05
TORQUE RANGE [kgf・cm]		MIN.～MAX.	40～1000	10～250	40～1000	2～60	200～5000	40～1000	500～10000	200～5000
		1 DIGIT	0.1	0.02	0.1	0.005	0.5	0.1	1	0.5
TORQUE RANGE [lbf・in]		MIN.～MAX.	35.5～885	9～220	35.5～885	2～50	180～4400	36～880	445～8800	180～4400
		1 DIGIT	0.1	0.02	0.1	0.005	0.5	0.1	1	0.5
MEASURABLE EFFECTIVE LENGTH L［mm］			575	482	575	482	1035	769	1700	1212
INLET DRIVE □a［mm］			12.7	9.53	12.7	6.35	19.05	12.7	25.4	19.05
DIMENSION ［mm］	OVERALL LENGTH	L'	714				1206		1906
	OVERALL WIDTH	B	388				502		574
	OVERALL HEIGHT	H	375				430		526
	BODY	L1	480				710		1000
		B1	270				355		400
		H1	230				283		328
WEIGHT ［kg］			35				75		115
ACCESSORIES ［mm］		DOWN ADAPTER SQ. （MALE-FEMALE）	□12.7 - □9.53 □9.53 - □6.35		□12.7 - □9.53		□19.05 - □12.7 □12.7 - □9.53		□25.4 - □19.05 □19.05 - □12.7
		ADAPTER SQ.（MALE） -HEX（FEMALE）	□12.7 - W10・13･19 □12.7 - W12･14･17				□12.7 - W10・13･19 □12.7 - W12･14･17 □19.05 - W17･22･27 □19.05 - W19･24･30		□19.05 - W17･22･27 □19.05 - W19･24･30 □25.4 - W36･46 □25.4 - W41･50

Accuracy ± 1%+1digit
MODEL			TF200N		TF500N		TF1000N			TF2000N			TF3000N
CH			1	2	1	2	1	2	3	1	2	3	1	2	3
TORQUE RANGE ［N･m］		MIN.～MAX.	5～200	0.5～20	20～500	2～50	25～1000	5～200	0.5～20	100～2100	20～500	2～50	200～3000	100～2100	20～500
TORQUE RANGE ［N･m］		1 DIGIT	0.05	0.005	0.2	0.02	0.25	0.05	0.005	1	0.2	0.02	1	1	0.2
TORQUE RANGE [kgf・m]		MIN.～MAX.	0.5～20	0.05～2	2～50	0.2～5	2.5～100	0.5～20	0.05～2	10～210	2～50	0.2～5	20～300	10～210	2～50
TORQUE RANGE [kgf・m]		1 DIGIT	0.005	0.0005	0.02	0.002	0.025	0.005	0.0005	0.1	0.02	0.002	0.1	0.1	0.02
TORQUE RANGE [lbf・ft]		MIN.～MAX.	5～140	0.5～14	20～370	2～37	25～700	5～140	0.5～14	100～1500	20～370	2～37	200～2000	100～1500	20～370
TORQUE RANGE [lbf・ft]		1 DIGIT	0.05	0.005	0.2	0.02	0.25	0.05	0.005	1	0.2	0.02	1	1	0.2
TORQUE WRENCH MAX. EFFECTIVE LENGTH L［mm］			1550	1480	1550	1480	1650	1550	1480	2150	1550	1480	2650	2150	1550
INLET DRIVE □a［mm］			12.7	9.53	19.05	9.53	25.4	12.7	9.53	25.4	19.05	9.53	38.1	25.4	19.05
DIMENSION ［mm］	OVERALL LENGTH	L'	1860				2160			2660			3160
	OVERALL WIDTH	B	550
	OVERALL HEIGHT	H	930
WEIGHT ［kg］			240		315		380			415			450
ACCESSORIES ［mm]	RATCHET ADAPTER SQ. （MALE-FEMALE）		□12.7 □9.35		□19.05 □9.53		□25.4 □12.7 □9.53			□25.4 □19.05 □9.53			□38.1 □25.4 □19.05
	DOWN ADAPTER SQ. （MALE-FEMALE）		□12.7 - □9.53 □9.53 - □6.35		□19.05 - □12.7 □9.53 - □6.35		□25.4 - □19.05 □12.7 - □9.53 □9.53 - □6.35			□25.4 - □19.05 □19.05 - □12.7 □9.53 - □6.35			□38.1 - □25.4 □25.4 - □19.05 □19.05 - □12.7
	ADAPTER SQ.（MALE）- HEX（FEMALE）		□12.7 - W17・22・27 □12.7 - W19・24・30 □9.53 - W10・13・19 □9.53 - W12・14・17		□19.05 - W17・22・27 □19.05 - W19・24・30 □9.53 - W10・13・19 □9.53 - W12・14・17		□25.4 - W36・46 □25.4 - W41・50 □12.7 - W17・22・27 □12.7 - W19・24・30 □9.53 - W10・13・19 □9.53 - W12・14・17			□25.4 - W36・46 □25.4 - W41・50 □19.05 - W22・27・29 □19.05 - W30・32・36 □9.53 - W10・13・19 □9.53 - W12・14・17			□12.7 - W10・13・19 □12.7 - W12・14・17 □25.4 - W36・46 □25.4 - W41・50 □19.05 - W22・27・29 □19.05 - W30・32・36

Accuracy ± 1%+1digit
MODEL		TDT60CN3-G	TDT600CN3-G
TORQUE RANGE ［cN・m］	MIN.～MAX.	2～60	20～600
	1 DIGIT	0.005※	0.05※
TORQUE RANGE ［kgf・cm］	MIN.～MAX.	0.2～6	2～60
	1 DIGIT	0.0005※	0.005※
TORQUE RANGE ［ozf・in］	MIN.～MAX.	3～80	30～800
	1 DIGIT	0.005※	0.05※
TORQUE RANGE ［lbf・in］	MIN.～MAX.	0.2～5	2～50
	1 DIGIT	0.0005※	0.005※
INLET DRIVE［mm］		6.35 HEX (Male) with a groove (minus 0.7mm)
WEIGHT [kg]		11

MODEL		ST10N3-G	ST15N3-6.35-G	ST20N3	ST50N3-3/8	ST50N3-1/2	ST100N3	ST200N3	ST500N3	ST1000N3
	Bluetooth(R)	ST10N3-G-BT	ST15N3-6.35-G-BT	ST20N3-BT	ST50N3-3/8-BT	ST50N3-1/2-BT	ST100N3-BT	ST200N3-BT	ST500N3-BT	ST1000N3-BT
TORQUE RANGE [N･m]	MIN.～MAX.	2～10	4～15	4～20	10～50		20～100	40～200	100～500	200～1000
TORQUE RANGE [N･m]	1DIGHT	0.01	0.02		0.05		0.1	0.2	0.5	1
TORQUE RANGE [cN･m]	MIN.～MAX.	200～1000	400～1500	400～2000	1000～5000		－	－	－	－
TORQUE RANGE [cN･m]	1DIGHT	1	2		5		－	－	－	－
TORQUE RANGE [kgf･cm]	MIN.～MAX.	20～100	40～150	40～200	100～500		200～1000	400～2000	1000～5000	－
TORQUE RANGE [kgf･cm]	1DIGHT	0.1	0.2		0.5		1	2	5	－
TORQUE RANGE [kgf･m]	MIN.～MAX.	0.2～1	0.4～1.5	0.4～2	1～5		2～10	4～20	10～50	20～100
TORQUE RANGE [kgf･m]	1DIGHT	0.001	0.002		0.005		0.01	0.02	0.05	0.1
TORQUE RANGE [lbf･in]	MIN.～MAX.	17.6～88	35～132	35～175	88～440		176～880	350～1750	880～4400	－
TORQUE RANGE [lbf･in]	1DIGHT	0.1	0.2		0.5		1	2	5	－
TORQUE RANGE [lbf･ft]	MIN.～MAX.	1.5～7.3	3～11	3～14.5	7.5～36.5		15～73	30～145	75～365	150～735
TORQUE RANGE [lbf･ft]	1DIGHT	0.01	0.02		0.05		0.1	0.2	0.5	1
TORQUE RANGE [ozf･in]	MIN.～MAX.	285～1400	560～2100	560～2800	1400～7000		－	－	－	－
TORQUE RANGE [ozf･in]	1DIGHT	1	2		5		－	－	－	－
DIMENSION [mm]	Ｌ’	75	106.5	75					120	135
	Ｅ	46（50）							68.5
	Ｃ	49							73
	ΦＤ	13	－	18		27			38	51
	□ａ	6.35	－	9.53		12.7			19.05	25.4
	Φｄ１	2.1	－	3.1		4.1			6	6.5
	Φｄ２	2.1	－	5					6	6.5
	Ａ	53							78
	Ｅ	50（52）							71
WEIGHT[kg]		0.25							1.3
									Torque Accuracy ±1%+1dight

Accuracy±2％ + 1digit
MODEL			ATGE05CN-G	ATGE1CN-G	ATGE2CN-G	ATGE5CN-G	ATGE10CN-G	ATGE20CN-G
TORQUE RANGE ［cN・m］[mN・m]	MIN.～MAX.		0.1～0.5	0.2～1	0.4～2	1～5	2～10	4～20
	1 DIGIT		0.001		0.002	0.005	0.01	0.02
	MIN.～MAX.		（1～5）	（2～10）	（4～20）	（10～50）	（20～100）	（40～200）
	1 DIGIT		（0.01）		（0.02）	（0.05）	（0.1）	（0.2）
TORQUE RANGE ［gf・cm]	MIN.～MAX.		10～50	20～100	40～200	100～500	200～1000	400～2000
	1 DIGIT		0.1		0.2	0.5	1	2
TORQUE RANGE ［ozf・in]	MIN.～MAX.		0.15～0.7	0.3～1.4	0.6～2.8	1.5～7	3～14	6～28
	1 DIGIT		0.001		0.002	0.005	0.01	0.02
DIMENSION ［mm］	OVERALL LENGTH	Ｌ’	120
	DIAMETER	φD	69
	CHUCK GRIP	φd	1～6.5
	BODY	ℓ1	73
	HOLDER DIA.	φd1	40
	DISPLAY	φd2	67
	DISPLAY	ℓ2	38.5
WEIGHT［kg］			0.305

Accuracy±2％ + 1digit
MODEL			BTGE10CN-G	BTGE20CN-G	BTGE50CN-G	BTGE100CN-G	BTGE200CN-G
Torque Range ［cN・m］	MIN.～MAX.		2～10	4～20	10～50	20～100	40～200
	1 DIGIT		0.01	0.02	0.05	0.1	0.2
Torque Range ［kgf・cm］	MIN.～MAX.		0.2～1	0.4～2	1～5	2～10	4～20
	1 DIGIT		0.001	0.002	0.005	0.01	0.02
Torque Range ［ozf・in］	MIN.～MAX.		3～14	6～28	15～70	30～140	60～280
	1 DIGIT		0.01	0.02	0.05	0.1	0.2
Torque Range ［lbf・in］	MIN.～MAX.		0.2～0.88	0.4～1.7	1～4.4	2～8.8	4～17
	1 DIGIT		0.001	0.002	0.005	0.01	0.02
DIMENSION ［mm］	OVERALL LENGTH	Ｌ’	130
	HEIGHT	H	130
	CHUCK GRIP	φd	1～8.5
	DIAMETER	φD	75
	BODY	ℓ 1	72
	HOLDER DIA.	Φd1	46
WEIGHT［kg］			0.65

Accuracy±1％ + 1digit
S.I. MODEL			3TME10CN2	3TME20CN2	3TME50CN2	3TME100CN2	2TME100CN2	2TME500CN2	2TME1000CN2	2TME2000CN2
TORQUE RANGE ［cN･m］		MIN.～MAX.	2～10	4～20	10～50	20～100	40～200	100～500	200～1000	400～2000
TORQUE RANGE ［cN･m］		1 DIGIT	0.01	0.02	0.05	0.1	0.2	0.5	1	2
METRIC MODEL			3TME10CN2-M	3TME20CN2-M	3TME50CN2-M	3TME100CN2-M	2TME100CN2-M	2TME500CN2-M	2TME1000CN2-M	2TME2000CN2-M
TORQUE RANGE ［gf･cm/kgf･cm］		MIN. ～MAX.	gf･cm 200～1000	400～2000	1000～5000	kgf･cm 2～10	4～20	10～50	20～100	40～200
TORQUE RANGE ［gf･cm/kgf･cm］		1 DIGIT	gf･cm 1	2	5	kgf･cm 0.01	0.02	0.05	0.1	0.2
AMERICAN MODEL			3TME10CN2-Z	3TME20CN2-Z	3TME50CN2-Z	3TME100CN2-Z	2TME100CN2-I	2TME500CN2-I	2TME1000CN2-I	2TME2000CN2-I
TORQUE RANGE ［ozf･in/lbf･in］		MIN.～MAX.	ozf･in 2.8～14	5.6～28	14～70	28～140	lbf･in 3.5～17	8.8～44	17.6～88	35～175
TORQUE RANGE ［ozf･in/lbf･in］		1 DIGIT	ozf･in 0.01	0.02	0.05	0.1	lbf･in 0.02	0.05	0.1	0.2
DIMENSION ［mm］	OVERALL LENGTH	L'	252				331
	WIDTH	B	158				223
	HEIGHT	H	185				283
	CHUCK GRIP	φD	14～110				18～190
	CHUCK PART	ℓ1	14～90				20～154
	CHUCK PART	ℓ2	17～85				20～140
WEIGHT ［kg］			3.5				12

Accuracy±2%
S.I. Model		Torrque Range		American / Metric Model	Torque range		Torque range		Chuck size	Weight
Standard	With memory pointer	［mN･m］	Grad	American / Metric Model	［lbf･in］	Grad	［gf･cm］	Grad	mm	Kg
4TM10MN	4TM10MN-S	1-10	0.2	4-TM100-A-S	0.01-0.086	0.002	10-100	2	Ø14-110	3
4TM15MN	4TM15MN-S	1.5-15	0.5	4-TM150-A-S	0.02-0.13	0.005	15-150	5
4TM25MN	4TM25MN-S	2.5-25	0.5	4-TM250-A-S	0.025-0.215	0.005	25-250	5
4TM50MN	4TM50MN-S	5-50	1	4-TM500-A-S	0.05-0.43	0.01	50-500	10
4TM75MN	4TM75MN-S	8-75	2	4-TM750-A-S	0.08-0.65	0.02	80-750	20
3TM10CN	3TM10CN-S	［cN･m］		3-TM1-A-S	0.1-0.86	0.02	［kgf･cm］		Ø14-110	3
3TM10CN	3TM10CN-S	1-10	0.2	3-TM1-A-S	0.1-0.86	0.02	0.1-1	0.02
3TM15CN	3TM15CN-S	1.5-15	0.5	3-TM1.5-A-S	0.15-1.3	0.05	0.15-1.5	0.05
3TM25CN	3TM25CN-S	2.5-25	0.5	3-TM2.5-A-S	0.25-2.15	0.05	0.25-2.5	0.05
3TM50CN	3TM50CN-S	5-50	1	3-TM5-A-S	0.5-4.3	0.1	0.5-5	0.1
3TM75CN	3TM75CN-S	8-75	2	3-TM7.5-A-S	0.8-6.5	0.2	0.8-7.5	0.2
2TM100CN	2TM100CN-S	10-100	2	2-TM10-A-S	1-8.6	0.2	1-10	0.2	Ø18-190	10.5
2TM150CN	2TM150CN-S	20-150	2	2-TM15-A-S	2-13	0.2	2-15	0.2
2TM200CN	2TM200CN-S	30-200	5	2-TM20-A-S	3-17	0.5	3-20	0.5
2TM300CN	2TM300CN-S	30-300	5	2-TM30-A-S	3-26	0.5	3-30	0.5
2TM400CN	2TM400CN-S	40-400	5	2-TM40-A-S	3.5-35	0.5	4-40	0.5
2TM500CN	2TM500CN-S	50-500	10	2-TM50-A-S	4-43	1	5-50	1
2TM600CN	2TM600CN-S	60-600	10	2-TM60-A-S	5-50	1	6-60	1
2TM750CN	2TM750CN-S	80-750	10	2-TM75-A-S	7-65	1	8-75	1
